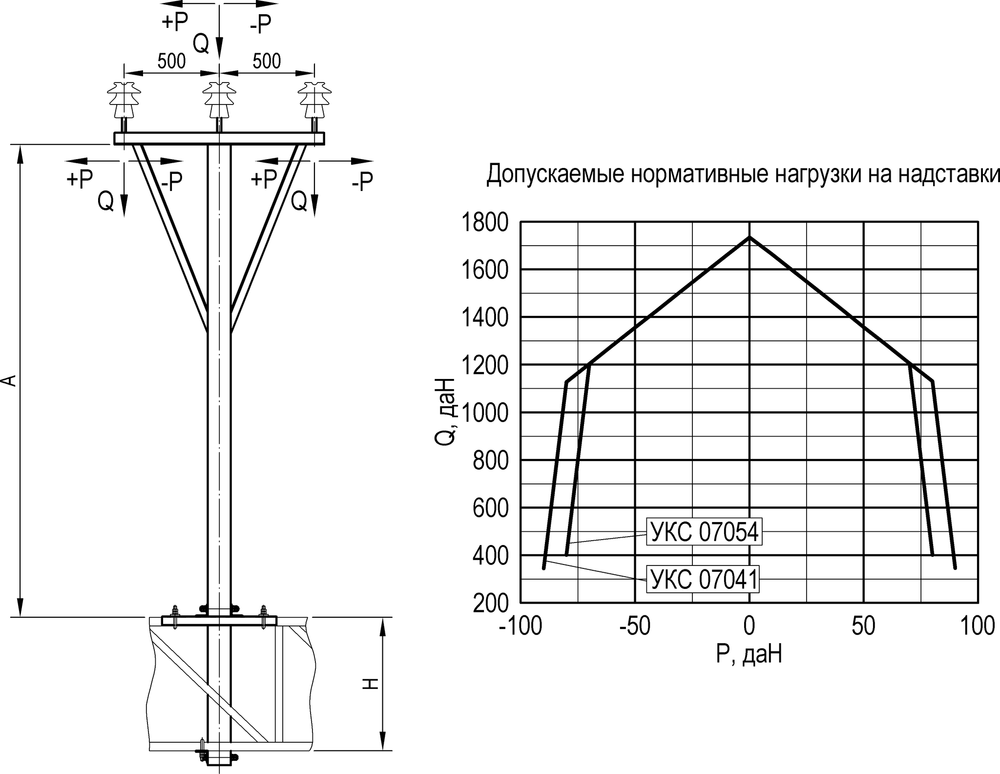

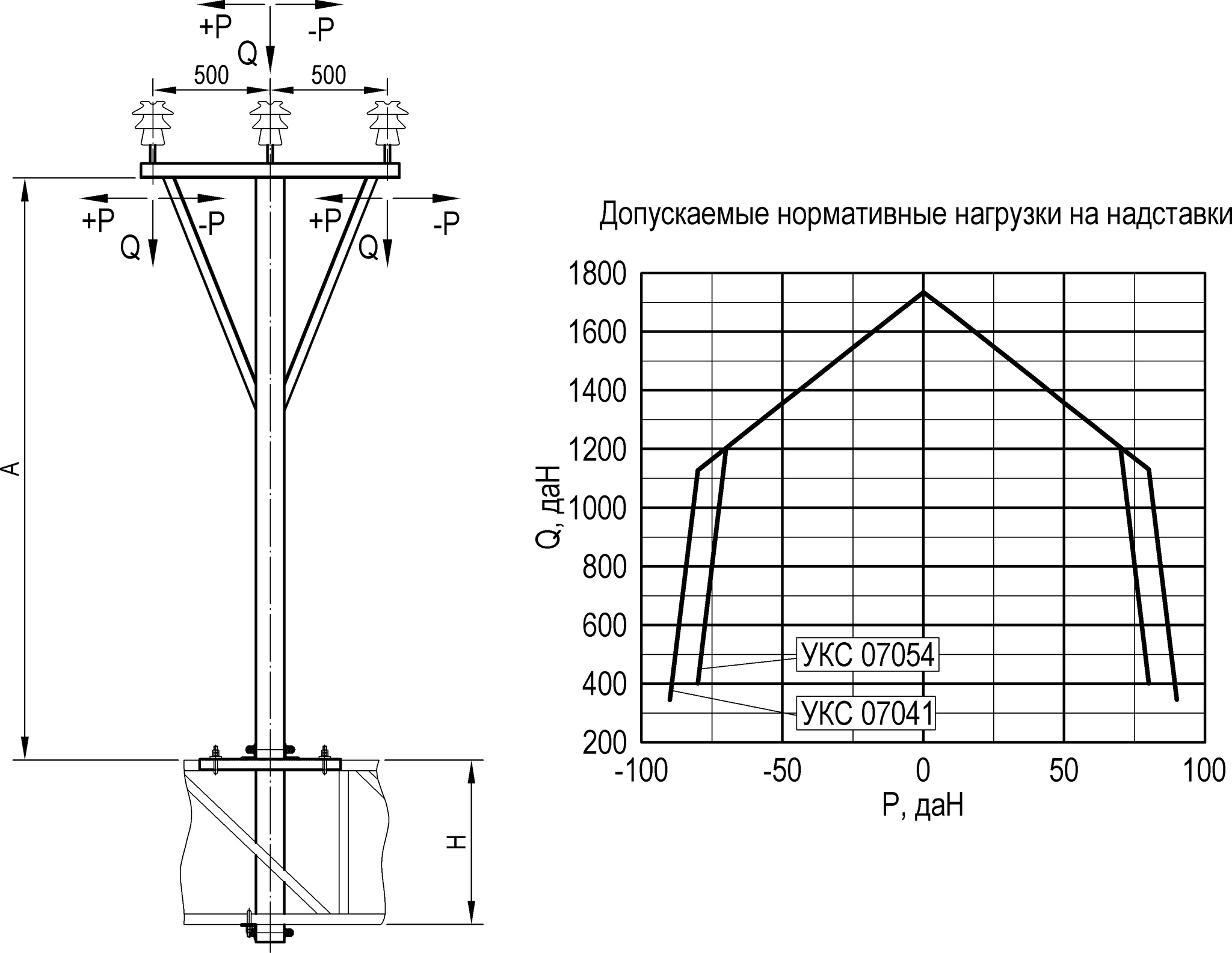

Надставка на ригель

Материал: Ст3сп5.
Примечания:
1. Изоляторы в комплект поставки не входят и показаны условно.
2. Узлы крепления к ригелю (болт-скобы) в комплект поставки не входят и заказываются отдельно в зависимости от уголков ригеля. Верхняя рама крепится 4 болт-скобами, нижний уголок - 2 болт-скобами.
3. Для проверки возможности применения надставки в конкретных условиях необходимо определить максимальные нормативные нагрузки Р и Q (горизонтальные и вертикальные соответственно) для наиболее тяжелых сочетаний внешних воздействий и найти точку пересечения их значений, как координат, на графике. Применение надставки допустимо, если полученная точка находится ниже линии графика.
