Консоль неизолированная швеллерная с растянутой тягой и подкосом HР-п (НРК-п)

Name: Консоль неизолированная швеллерная с растянутой тягой и подкосом HР-п (НРК-п)
Availability: InStock

Количество

Купить в 1 клик

Добавить в сравнение

Материал: швеллер 5У (6,5У), Ст3пс5.

Описание

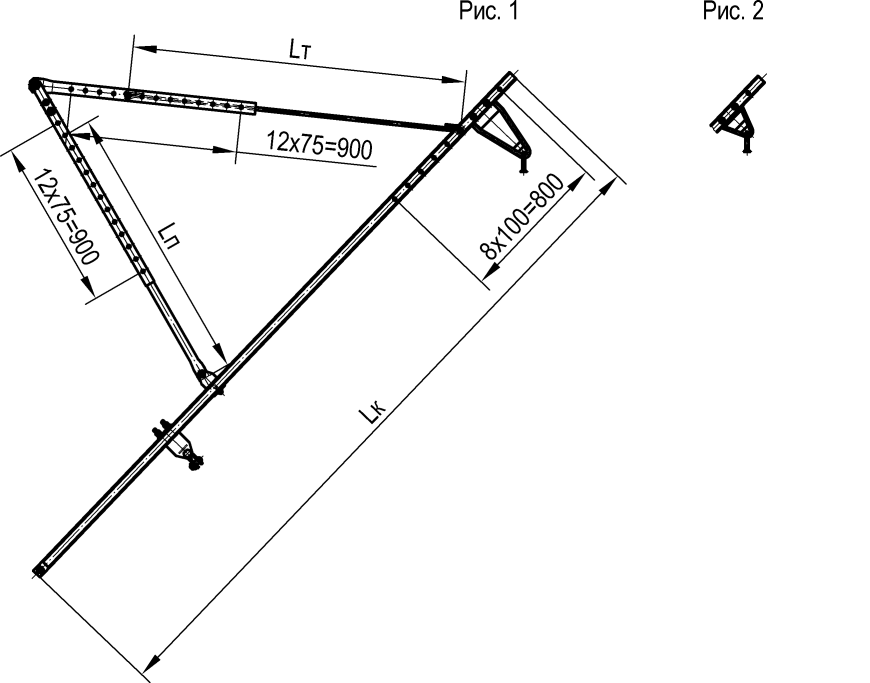

Тип	Номер чертежа	СКМТР	Рис.	Размер, мм			Проект	Масса, кг.
Тип	Номер чертежа	СКМТР	Рис.	Lк	Lт	Lп	Проект	Масса, кг.
НР-0п-5	УКС 07968		1	3630	1760	1475	КС-160.3, КС-160.4	63,3
НР-1п-5	УКС 07968-01		1	4580	2360	1275	КС-160.3, КС-160.4	79,2
НР-2п-5	УКС 07968-02		1	5130	3160	1375	КС-160.3, КС-160.4	85,6
НР-3п-5	УКС 07968-03		1	6130	4160	1875	КС-160.3, КС-160.4	99,0
НР-4п-5	УКС 07968-04		1	7030	5160	2175	КС-160.3, КС-160.4	110,5
НРК-0п-5	УКС 07968-05		2	3630	1760	1475	КС-160.3, КС-160.4	61,8
НРК-1п-5	УКС 07968-06		2	4580	2360	1275	КС-160.3, КС-160.4	77,7
НРК-2п-5	УКС 07968-07		2	5130	3160	1375	КС-160.3, КС-160.4	84,1
НРК-3п-5	УКС 07968-08		2	6130	4160	1875	КС-160.3, КС-160.4	97,5
НРК-4п-5	УКС 07968-09		2	7030	5160	2175	КС-160.3, КС-160.4	109,0
НР-0п-6,5	УКС 07973		1	3630	1760	1475	КС-160.4	70,8
НР-1п-6,5	УКС 07973-01		1	4580	2360	1275	КС-160.4	87,!
НР-2п-6,5	УКС 07973-02	3185339284	1	5130	3160	1375	КС-160.4	95,1
НР-3п-6,5	УКС 07973-03		1	6130	4160	1875	КС-160.4	110,6
НР-4п-6,5	УКС 07973-04		1	7030	5160	2175	КС-160.4	123,9
НРК-0п-6,5	УКС 07973-05		2	3630	1760	1475	КС-160.4	69,3
НРК-1п-6,5	УКС 07973-06	3185320351	2	4580	2360	1275	КС-160.4	85,6
НРК-2п-6,5	УКС 07973-07	3185320352	2	5130	3160	1375	КС-160.4	93,6
НРК-3п-6,5	УКС 07973-08	3185320353	2	6130	4160	1875	КС-160.4	109,2
НРК-4п-6,5	УКС 07973-09		2	7030	5160	2175	КС-160.4	122,5
