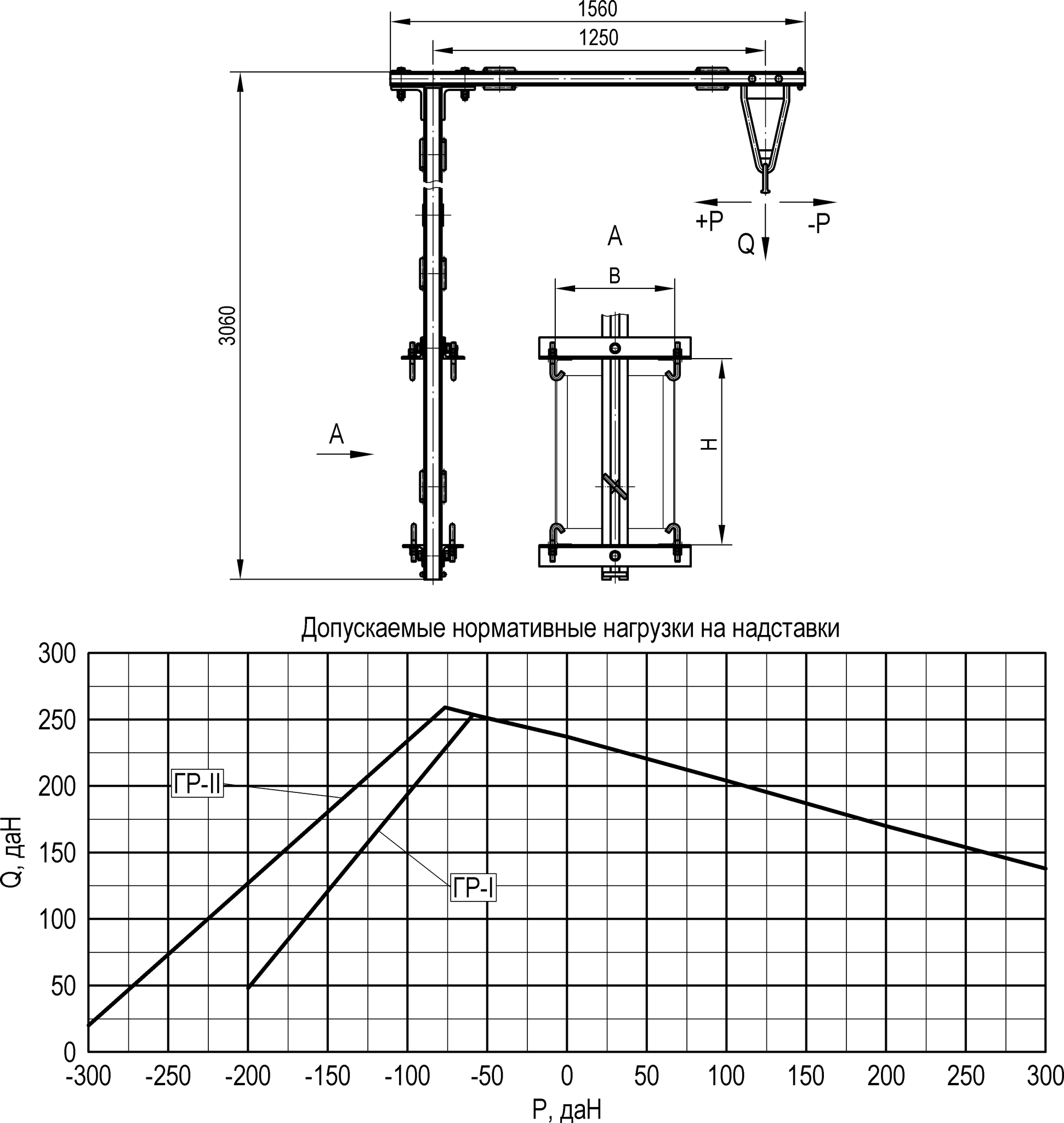

Г-образная надставка (Применяется для подвешивания проводов различного назначения над ригелями жестких поперечин)

Материал: Ст3сп5.
Примечания:
1. Надставка крепится к ригелю 8 крюковыми болтами, которые входят в комплект поставки.
2. Для проверки возможности применения надставки в конкретных условиях необходимо определить максимальные нормативные нагрузки Р и Q (горизонтальные и вертикальные соответственно) для наиболее тяжелых сочетаний внешних воздействий и найти точку пересечения их значений, как координат, на графике. Применение надставки допустимо, если полученная точка находится ниже линии графика.
